產品介紹

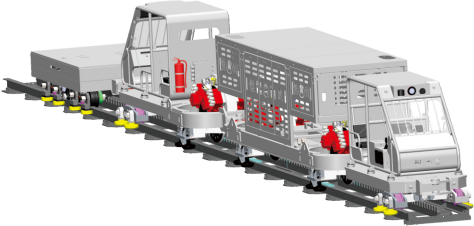

防爆柴油機齒軌卡軌車主要由駕駛室、主機驅動部、制動車、拉桿等組成，可在異形軌道系統或普通軌軌道系統上卡軌運行。

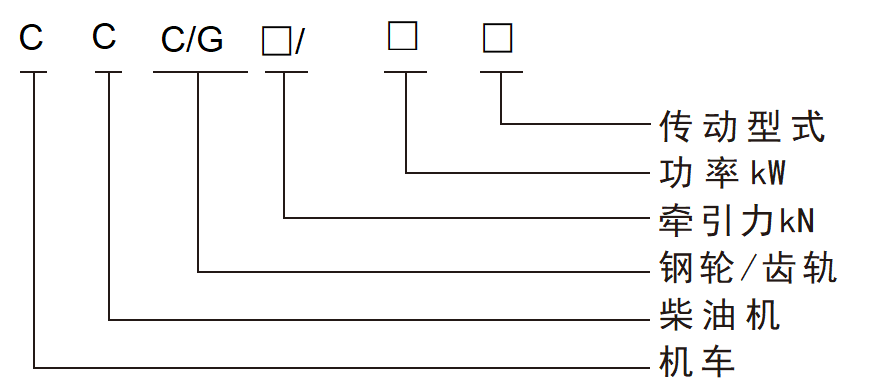

型號定義

    示例：CCG/C538/160Y：煤礦用防爆柴油機鋼輪/齒軌機車，牽引力538KN，柴油機功率160KW，液壓傳動。


主要部件

駕駛室

駕駛室由AI路況探測機器人、駕駛室、駕駛室底架、卡軌裝置等組成。其中駕駛室內包含路況顯示屏和工況顯示屏，操控箱等。當配置3驅和4驅時，另兩驅動單元安裝在駕駛室底架上，減小機車長度。



駕駛室A（不帶驅動部）

駕駛室B（帶一個驅動部）

駕駛室C（帶兩個驅動部）


主機驅動部

    主機+驅動部的組合，是齒軌卡軌車的動力機組。

主機

    機車的動力單元，為每個驅動部提液壓油。主要包括防爆柴油機系統、液壓控制系統、電氣控制系統、自動滅火系統等。


驅動部

每個驅動部包含兩個驅動單元，單個驅動單元的牽引力為135kN。每個驅動單元配置兩套盤式制動器，制動裝置為失效安全型；同時具備安全制動和停車制動功能。


驅動單元

    主要由液壓馬達，行星減速機，工作制動器，停車制動器，驅動輪，編碼器測速裝置，離心限速裝置，驅動支架，車輪擺架，卡軌輪，導向輪等組成，單個驅動單元的驅動力為135KN。

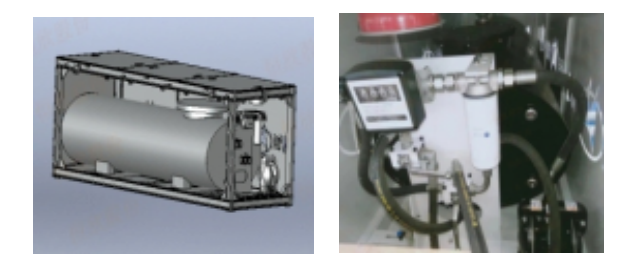

液體運輸車

用于儲存液體，容積分為800L和1200L；配置滅火器、防靜電、防碰撞等安全保護。

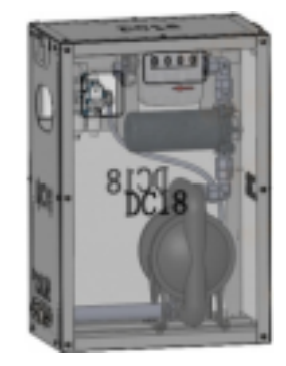

氣動加油機

通過壓縮空氣驅動氣泵給柴油機添加燃油，移動方便，操作簡單。



制動裝置（機車配置3套制動裝置）

工作制動器：每個驅動部配置了兩套盤式制動器，即液壓減速機的漲剎和驅動盤的盤式制動器，用于整車工況下的工作制動。


安全制動器：在每個驅動部的卡軌裝置有四套制動器，用于機車上坡溜車和機車下坡飛車時的緊急制動。


制動小車：在機車的尾部或頭部配置了獨立的制動小車，用于機車上坡溜車或下坡飛車的第二套緊急制動。


技術參數

負載表

防爆柴油機齒軌卡軌車坡度負載對照表（單位：噸）

驅動單元數量

牽引力kN

坡  度

5°

10°

15°

20°

25°

30°

2

270

90

75

48

32

22

15

3

405

95

85

75

58

43

32

4

538

130

12

100

75

63

50

注：單臺平板車自重3.6T，單臺制動車自重2.6T


性能參數表

防爆柴油機齒軌卡軌車性能參數表

參數名稱

參數值

型號

CCG/C270/160Y

CCG/C405/160Y

CCG/C538/160Y

額定牽引力（kN）

270

405

538

制動力（kN）

405～540

608～810

807～1076

驅動部數量（個）

2

3

4

制動器數量（個）

4

6

8

運行速度（m/s）

2.3±0.1

1.6±0.07

1.2±0.05

限速保護器動作值（m/s）

2.645±0.13

1.84±0.08

1.38±0.06

牽引高度

320

最大爬坡能力（°）

30

軌距

600/900

軌型

24、30、38、42、50kg/m

水平轉彎半徑

≥4.5

垂直轉彎半徑

≥20

機車自重

18600

22500

25300

外形尺寸

長

12200

14300

16400

寬

1500

高

1825

液壓系統

防爆柴油機

功率/轉速

(kW/rpm)

160/2200

油箱容積(L)

150

液壓泵排量（mL）

280

液壓馬達排量（mL）

160

主系統壓力（MPa）

35

補油壓力（MPa）

3

解除制動壓力（MPa）

15

人車

荷載人數

最大數量

人

15

臺

3

安全制動車

制動力

制動閘數量

kN

≥405


4


產品優勢

●機車最大牽引力為538kN，最大爬坡能力為30°;

●運行速度可達到2.3m/s，運輸效率高；

●機車長度短，自帶動力裝置，實現連續不轉載運輸，適應性強；

●全程卡軌運行，安全性高；

●既可運輸物料，也能運送人員；

●機車可在駕駛室操控，也可采用無線遙控器操控，還可在調度室遠程操控；

●可選配安全制動車，實現超速自動制動。

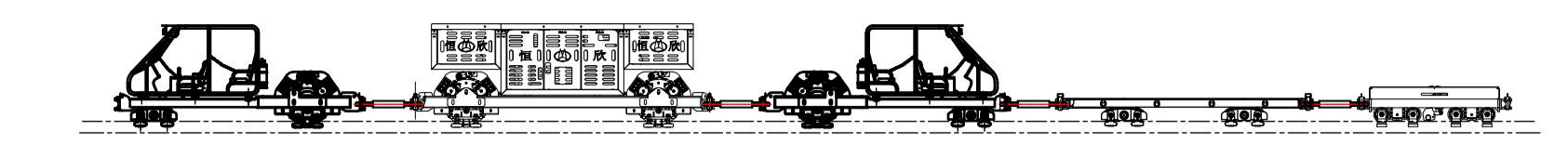

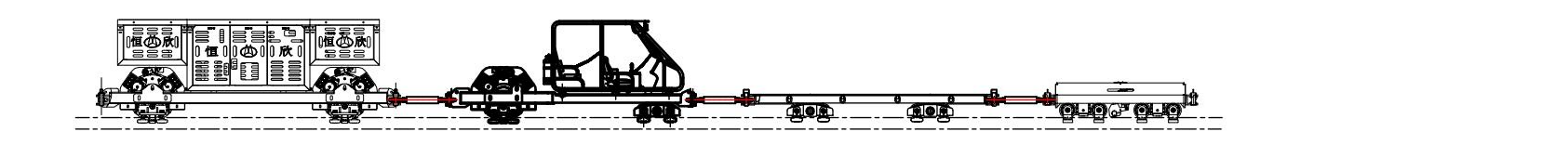

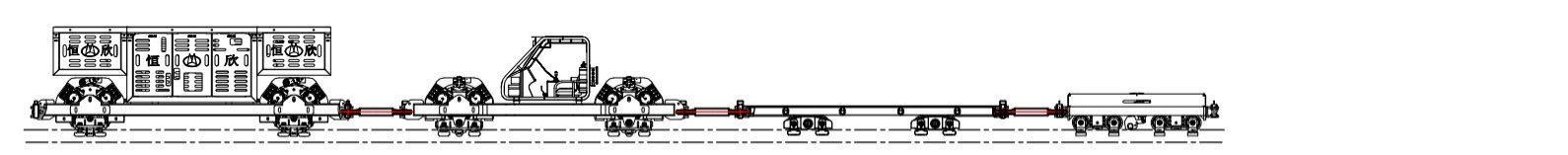

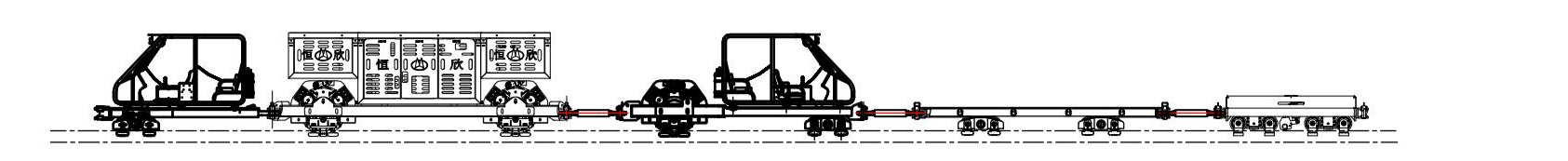

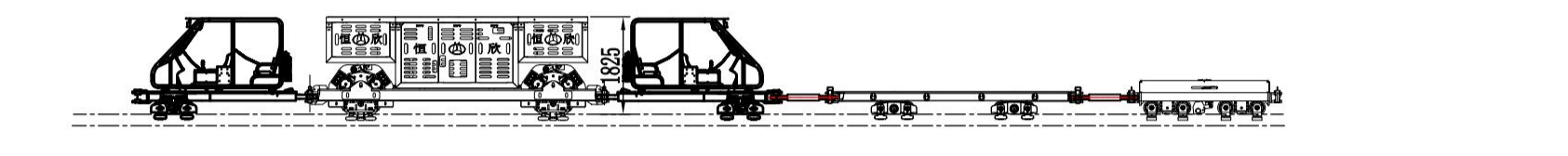

布置圖

2驅機車布置




3驅機車布置1






3驅機車布置2





4驅機車布置1


4驅機車布置2
