    防爆柴油機單軌吊機車主要由駕駛室 、驅動部 、柴油機主機 、冷卻單元 、速度保護小車 、承載小車 、拉桿 、起吊梁 、等組成。


    undefined

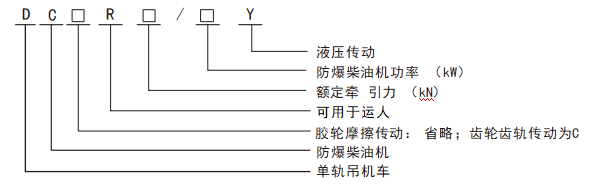

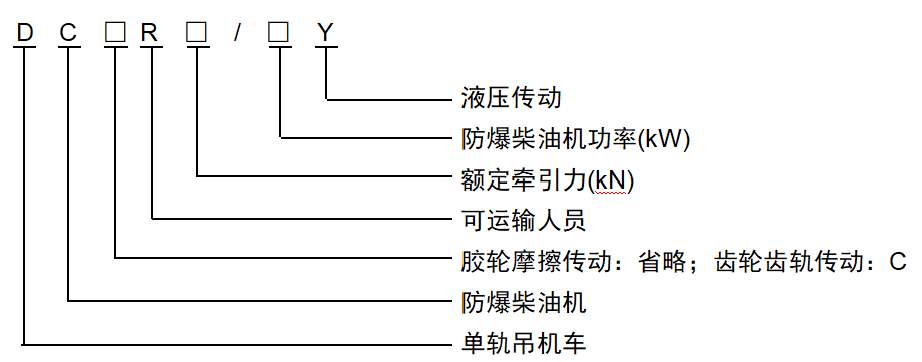

    型號表示

    undefined

    示例1：型號DCR390/160Y，表示額定牽引力390kN，柴油機功率160kW，液壓驅動膠輪摩擦傳動柴油機單軌吊機車。
    示例2：型號DCCR360/160Y，表示額定牽引力360kN，柴油機功率160kW，液壓驅動齒輪傳動柴油機單軌吊機車。


    主要部件


    擺臂式半馬達驅動裝置

    擺臂式半馬達驅動裝置由液壓半馬達 、行走輪 、摩擦輪 、制動裝置 、 左右擺臂 、 夾緊油缸等組成； 其采用擺臂支架結構 ，通過 中 間短軸連接摩擦輪 ，額定牽 引 力30KN ，設有工作制動器和安全制動器 ，制動力都為45kN


    全馬達驅動裝置

    全馬達驅動裝置由液壓全馬達、行走輪、摩擦輪、導向輪、制動裝置 、夾緊油缸及閥組等組成，液壓全馬達直接與摩擦輪連接，該驅動裝置優點是結構簡單 、維護方便，設有工作制動器和安全制動器，制動力都為45kN



    主機

    主機由防爆柴油機 、閉式變量泵 、水洗箱 、液壓油箱 、燃油箱 、柴油機冷卻系統 、 自動滅火裝置等組成；配套防爆柴油機滿足國 Ⅲ排放標準 ，可在井下高瓦斯及粉塵環境中安全使用 。發動機體積小 、扭矩儲備大 、低速扭矩輸出恒定。

    液壓件采用進口品牌 ，可靠性高 ，主泵采用DA控制閉式液壓系統 ，機車運行不悶車 ，污染小 ，采用電液控制 ，全液壓制動 ，可實現從地面或者井底車場采掘工作面超長的連續直達運輸作業 。配備自動滅火裝置 ，可自主探測溫度觸發自動滅火裝置從而實現自動滅火 ，同時配置手動觸發器 ，可通過手動啟動的方式實現滅火。




    柴油機單軌吊冷卻裝置

    冷卻裝置由冷卻箱框架 、液壓油風冷散熱系統 、 電氣控制系統組成 ，其一般懸掛在驅動部下方。



    平移式半馬達驅動裝置

    平移式半馬達驅動裝置由液壓半馬達 、滾輪支架 、行走輪 、摩擦輪 、導向輪 、制動裝置 、夾緊油缸等組成；平移式半馬達采用平移支架結構 ，通過 中間長軸連接摩擦額定牽 引力30KN，制動器的制動力＞45KN。




    技術參數

    負載表


    表一 ：110kW 防爆柴油機單軌 吊機車最大與運輸坡度對照表

    機車型號\坡度( °)

    5

    10

    15

    20

    25

    DC R360/110Y

    80

    80

    74

    54

    42

    DC R300/110Y

    80

    80

    60

    44

    34

    DC R270/110Y

    80

    80

    53

    39

    30

    DC R240/110Y

    80

    70

    46

    33

    25

    DC R210/110Y

    80

    60

    40

    28

    21

    DC R180/110Y

    80

    51

    33

    24

    18

    DC R150/110Y

    78

    43

    28

    20

    15

    DC R120/110Y

    61

    33

    22

    15

    11

    注：表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)。



    表二：1 60kW防爆柴油機單軌 吊機車負載對照表

    機車型號\坡度( °)

    5

    10

    15

    20

    25

    DCR420/160Y

    80

    80

    80

    64

    50

    DC R390/160Y

    80

    80

    80

    59

    46

    DC R360/160Y

    80

    80

    74

    54

    42

    DC R330/160Y

    80

    80

    66

    49

    38

    DC R300/160Y

    80

    80

    60

    44

    34

    DC R270/160Y

    80

    80

    53

    39

    30

    DC R240/160Y

    80

    70

    46

    33

    25

    DC R210/160Y

    80

    60

    40

    28

    21

    DC R180/160Y

    80

    51

    33

    24

    18

    DC R150/160Y

    78

    43

    28

    20

    15

    DC R120/160Y

    61

    33

    22

    15

    11

    注： 表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)。




    性能參數表


    表一：1 10kW防爆柴油機單軌 吊機車性能參數表

    項目/參數

    DCR120/110Y

    DCR150/110Y

    DCR180/110Y

    DCR210/110Y

    牽 引力 (kN)

    120

    150

    180

    2 10

    制動力 (kN)

    180～ 240

    225～ 300

    270～360

    3 15～420

    驅動部數量

    4

    5

    6

    7

    制動器數量

    10

    12

    14

    16

    最大運行速度 (m/s)

    （滿驅 /4驅）

    2.2/2.2

    1.7/2.2

    1.4/2.2

    1.2/2.2

    最大爬坡能力 ( ° )

    25

    軌道轉彎半徑

    水平

    ≥ 4


    垂直

    ≥ 8

    鋼軌軌型

    I 140E/ I 140V/ l 140E（帶齒條）

    單驅動部牽 引力 (kN)

    30

    單驅動部制動力 (kN)

    45～ 60

    機車外形尺寸（長 ×寬 × 高 ） m

    17.4×1 × 1.3

    19. 1 × 1 × 1.3

    20. 1 × 1 × 1.3

    22.5× 1 × 1.3

    自重 (不含起 吊梁 ) (kg)

    7.58

    9.7

    10.4

    1 1.9

    防爆柴油機

    型號

    MA6 107DZ LY FB (A)


    功率/轉速 (kW/ rpm)

    1 10/2200

    油箱容積 (L)

    150

    液壓泵型號

    A4VG280

    液壓馬達型號

    MCR5H565

    液壓泵排量 (mL/ r)

    280

    液壓馬達排量（ mL/ r）

    565

    主系統壓力 (MPa)

    35

    項目/ 參數

    DCR240/110Y

    DCR270/110Y

    DCR300/110Y

    DCR330/110Y

    DCR360/110Y

    牽 引力 (kN)

    240

    270

    300

    330

    360

    制動力 (kN)

    360～ 480

    405～540

    450～600

    495～660

    540～720

    驅動部數量

    8

    9

    10

    1 1

    12

    制動器數量

    18

    20

    22

    24

    26

    最大運行速度 (m/s)

    （滿驅 /4驅）

    1/2.2

    0.9/2.2

    0.8/2.2

    0.7/2.2

    0.6/2.2

    最大爬坡能力 ( ° )

    25

    軌道轉彎半徑（ m）

    水平

    ≥4


    垂直

    ≥8

    鋼軌軌型

    I 140E/ I 140V/ l 140E（帶齒條）

    單驅動部牽 引力 (kN)

    30

    單驅動部制動力 (kN)

    45～ 60

    機車外形尺寸

    （長 ×寬 × 高 ） m

    24.2 × 1 × 1.3

    25.9 × 1 × 1.3

    27.6 × 1 × 1.3

    29.3 × 1 × 1.3

    3 1.0 × 1 × 1.3

    自重 ( 不含起 吊

    梁 ) (kg)

    12.6

    13

    13.4

    14.2

    14.5

    防爆柴油機

    型號

    MA6 107DZ LY FB (A)


    功率/轉速(kW/ rpm)

    1 10/2200

    油箱容積 (L)

    150

    液壓泵型號

    A4VG280

    液壓馬達型號

    MCR5H565

    液壓泵排量 (mL/ r)

    280

    液壓馬達排量（ mL/ r）

    565

    主系統壓力 (MPa)

    35




    表二：1 60kW防爆柴油機單軌 吊機車性能參數表


    項目/參數

    DCR150/160Y

    DCR180/160Y

    DCR210/160Y

    DCR240/160Y

    牽 引力(kN)

    150

    180

    2 10

    240

    制動力(kN)

    225～300

    270～360

    315～420

    360～480

    驅動部數量

    5

    6

    7

    8

    制動器數量

    12

    14

    16

    18

    最大運行速度(m/s)

    （滿驅/4驅）

    1.7/2.2

    1.4/2.2

    1.2/2.2

    1/2.2

    最大爬坡能力( °)

    25

    軌道轉彎半徑

    （m）

    水平

    ≥4


    垂直

    ≥8

    鋼軌軌型

    I 140E /I140V/ l 140E（帶齒條）

    單驅動部牽 引力(kN)

    30

    單驅動部制動力 (kN)

    45～60

    機車外形尺寸（長×寬×高 ）m

    19. 1×1 ×1.3

    20. 1×1 ×1.3

    22.5×1 ×1.3

    24.2×1 ×1.3

    自重(不含起 吊梁) (kg)

    9.7

    10.4

    1 1.9

    12.6

    防爆柴油機

    型號

    MA6 107DZ LY FB (A)


    功率/轉速(kW/ rpm)

    160/2200

    油箱容積(L)

    150

    液壓泵型號

    A4VG280

    液壓馬達型號

    MCR5H565

    液壓泵排量(mL/ r)

    280

    液壓馬達排量（mL/ r）

    565

    主系統壓力(MPa)

    35

    項目/ 參數

    DCR270/160Y

    DCR300/160Y

    DCR330/160Y

    DCR360/160Y

    DCR390/160Y

    DCR 420 /160Y

    牽 引力(kN)

    270

    300

    330

    360

    390

    420

    制動力(kN)

    405～540

    450～600

    495～660

    540～720

    585～780

    630～840

    驅動部數量

    9

    10

    11

    12

    13

    14

    制動器數量

    20

    22

    24

    26

    28

    30

    最大運行速度(m/s)

    （滿驅/4驅）

    0.9/2.2

    0.8/2.2

    0.7/2.2

    0.6/2.2

    0.5/2.2

    0.5/2.2

    最大爬坡能力 ( ° )

    25

    軌道轉彎半徑

    水平

    ≥4


    垂直

    ≥8

    鋼軌軌型

    I140E/ I140V/ l140E（帶齒條）

    單驅動部牽引力

    (kN)

    30

    單驅動部制動力

    (kN)

    45～60

    機車外形尺寸（長×寬×高 ）m

    25.9×1 × 1.3

    27.6×1 × 1.3

    29.3 ×1 ×1.3

    31.0×1 ×1.3

    32.7×1 × 1.3

    34.4×1 × 1.3

    自重(不含起吊梁) (kg)

    13

    13.4

    14.2

    14.5

    15.5

    16.4

    防爆柴油機

    型號

    MA6107DZ LY FB (A)


    功率/轉速(kW/rpm)

    160/2200

    油箱容積(L)

    150

    液壓泵型號

    A4VG280

    液壓馬達型號

    MCR5H565

    液壓泵排量(mL/r)

    280

    液壓馬達排量（mL/r）

    565

    主系統壓力(MPa)

    35
