產品介紹

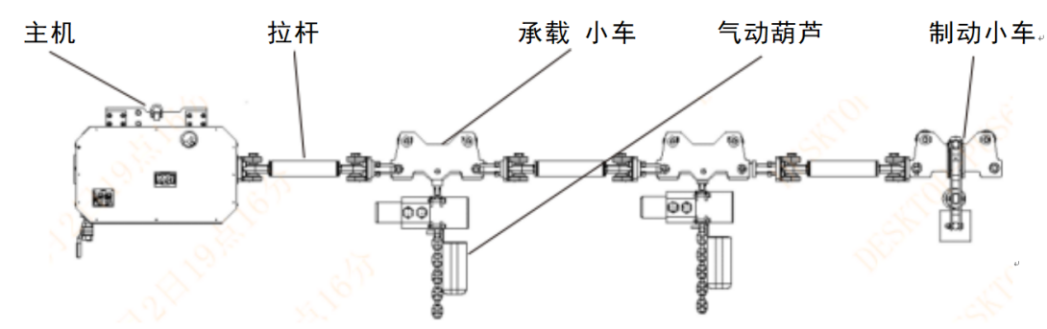

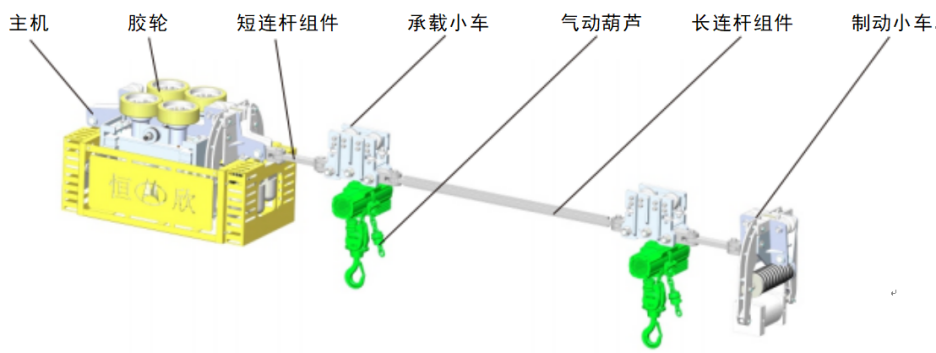

礦用氣動單軌吊機車主要由驅動裝置、承載小車、制動車、氣動葫蘆、拉桿、氣動系統、安全保護等組成。


優點：

◆ 利用井下壓風為動力；

◆ 節能環保，無污染；

◆ 機車自身短、自重輕，機動靈活；

◆ 純氣動控制，無失爆風險。


缺點：

◆ 低溫氣源容易結冰，無法運行；

◆ 動力源取自巷道壁上風管，運行50m左右需重新插氣管。

◆ 驅動能力較小，目前最大為120kN。

◆ 噪音相對電車較大。

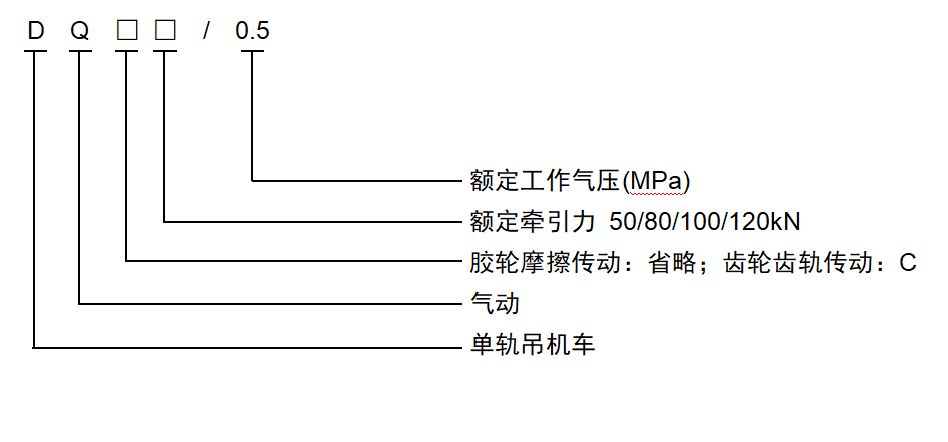

型號表示

氣動齒軌單軌吊車


氣動單軌吊車


技術參數

負載表

氣動單軌吊負載對照表（單位：噸）

坡度（°）

0°

5°

10°

15°

20°

載重

DQC45/0.5

20

17.2

14.2

10.2

7.2

DQ50/0.5

20

20

15.3

10.5

7.8

DQ80/0.5

40

28

23

15.9

12

DQ100/0.5

40

35

28.8

19

15.1

DQ120/0.5

40

40

34.9

24.3

18.5

注：表中載重為機車安全載重(安全載重=起吊梁自重+貨物重量)。



性能參數表

氣動齒軌單軌吊性能參數表


技術參數

規格型號

DQC45/0.5

DQ50/0.5

DQ80/0.5

DQ100/0.5

DQ120/0.5

工作氣壓

[MPa]

0.24～0.63

0.24～0.63

0.24～0.63

0.24～0.63

0.24～0.63

額定牽引力（KN）

壓力0.4MPa

37

42.7

70

90

100

壓力0.5MPa

45

50

80

100

120

壓力0.6MPa

50

56

85

104

125

最大運行速度（水平）

[m/s～1]

0.4

0.4

0.4

0.4

0.4

爬坡角度

[o]

0～20

0～20

0～20

0～20

0～20

水平最小轉彎半徑

[m]

4

6

垂直最小轉彎半徑

[m]

8

8

起吊最大重量

[T]

20

20

最大制動力

（KN）

67.5～90

75～100

120～160

150～200

180～240

整車尺寸

（長X寬X高）

[mm]

4472×666×769

5550×790×840

10700×860×790

12100×860×790

12100×860×790

整車重量

kg

800

1300

1770

2070

2070

氣動馬達

型號

AMC16

AMC7

AMC7

AMC7

AMC7

功率/Kw

16KW

7KWx2

7KWx4

7KWx4

7KWx4

耗氣量

5.88m3/min

10m3/min

20m3/min

20m3/min

20m3/min

氣動葫蘆

型號

HQ10～(3～16)

功率/Kw

3.5x2

耗氣量

3m3/min x2

軌道型號

/

I140E（帶齒條）

I140E（V）

控制方式

/

操作手柄
