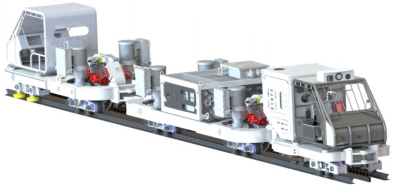

防爆鋰電池永磁變頻齒軌卡軌車主要由駕駛室、鋰電池驅動部、制動車、拉桿等組成，可在異形軌道系統或普通軌軌道系統上卡軌運行。

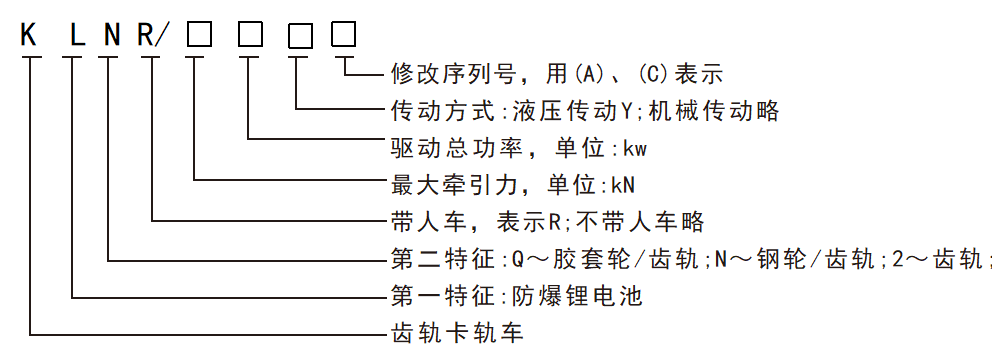

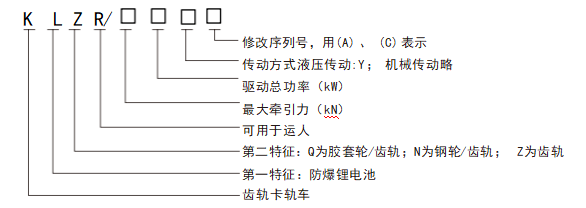

型號定義

    示例：KLNR110/88最大牽引力為110kN,驅動總功率為88kW,變頻調速、機械傳動的鋼輪/齒軌鋰電池卡軌車。


主要部件

駕駛室+電液控制單元

駕駛室A配備了操控箱、運行工況顯示屏和路況顯示屏以及路況探測機器人等裝置。其中，路況探測機器人能夠?qū)崟r監控機車運行路況，并在檢測到障礙物時觸發報警、減速及自動停車，確保行車安全。

電液控制單元由液壓控制系統和電氣控制系統組成，實現機車的精準控制和高效運行。


單驅動駕駛室+電液控制單元

驅動單元與電液控制單元一體化集成設計，有效減少空間占用。電液控制單元實現精準動力輸出與智能調速，提升能效機及自動化水平。


駕駛室+1個驅動單元

駕駛室B由操控室和驅動部組成，集成了操控箱、運行工況顯示和路況顯示屏以及路況探測機器人等設備。其中，路況探測機器人具備實時監視機車運行路況的功能，能夠在遇到障礙時發出報警信號，并自動觸發減速或停車，確保運行安全。


雙驅動駕駛室+電液控制單元

采用駕駛室、兩個驅動單元和電液控制單元集成一體化設計，能夠有效節省空間。

鋰電池驅動部

鋰離子蓄電池電源+兩個驅動單元組合，為齒軌卡軌車的基礎組成部分。

鋰離子蓄電池電源

礦用隔爆型鋰離子蓄電池電源裝置由多個防爆鋰離子電池電源組成，單個鋰電池電源為320V，額定容量不小于228Ah，充滿電可供機車空載續航15～30KM(與鋰電池容量、驅動部數量、載重、坡度及巷道工況相關)。



        立式防爆鋰電池

          臥式防爆鋰電池



驅動部

每個驅動部由兩臺永磁同步變頻一體機同時驅動減速機帶動驅動齒輪旋轉。

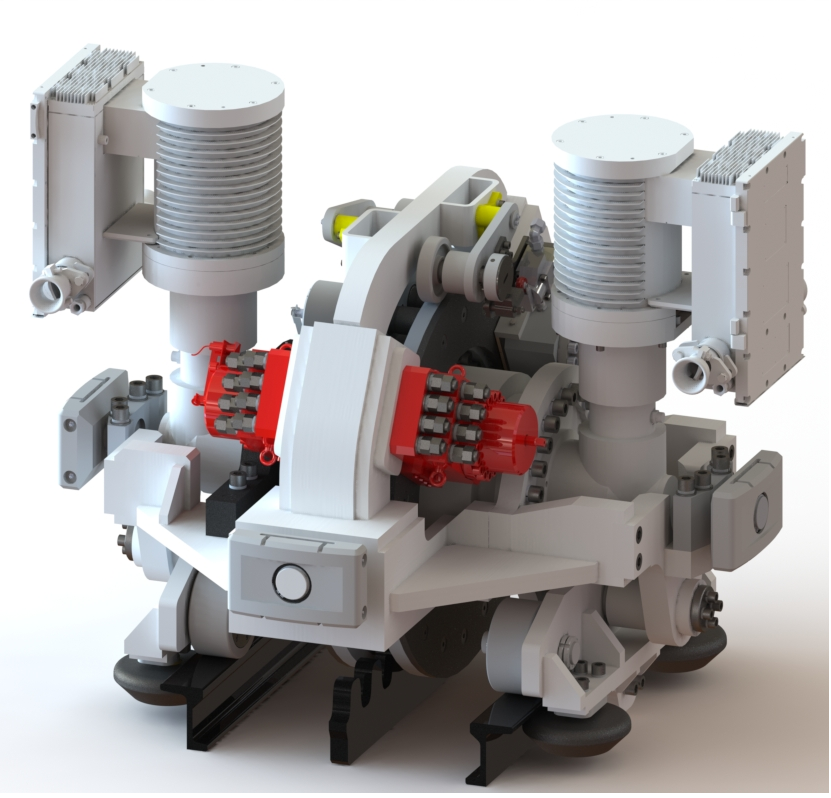

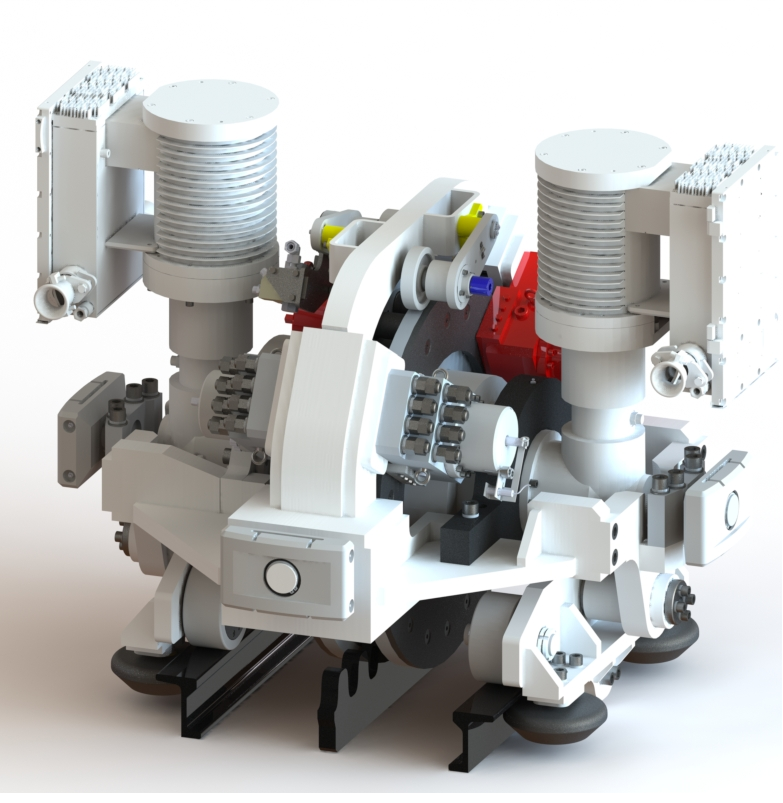

變頻一體機驅動單元

主要由變頻調速一體機、行星減速機、工作制動器、停車制動器、驅動輪、編碼器測速裝置、離心限速裝置、驅動支架、車輪擺架、卡軌輪、導向輪等組成，單個驅動單元的驅動力：配置22KW變頻調速一體機的牽引力為55KN，配置45KW變頻調速一體機的牽引力為135kN。


鋰離子蓄電池電源充電機

充電機保護功能：過流保護、輸入過欠壓保護、過溫保護、短路保護、輸出過欠壓保護、故障停機、緊急停機、鋰電池電壓檢測和極性保護功能。

充電機人機界面：本安型觸摸屏，參數設置、狀態監視、數據存儲、故障記錄等。

（a）充電方式：采用程控變電流間歇快速充電和手動控制方式。

（b）充電機采用全數字顯示，具有良好的人機對話接口，人機對話接口簡單，操作方便、可靠；充電機配置全數字顯示屏，可顯示充電時間、充電電量、充電電流、充電電壓及充電機內溫度等充電參數和狀態。

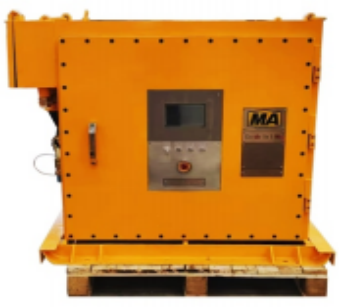

礦用隔爆兼本質安全型鋰離子蓄電池電源充電機技術參數

項目

92kW(單槍充電機)



型號

CJL1-92000/660（A）

額定功率（kW)

92

額定輸入電壓（V）

AC660

輸出電壓范圍

DC200V～400V

輸出電流范圍

DC10A～230A

額定工作頻率

50Hz

冷卻方式

強制風冷

穩壓精度

±0.5%

穩流精度

±1%

通訊接口

CAN，支持GB/T27930～2015協議

外形尺寸（長*寬*高）(mm)

1415*1307*1173

重量

1650


工作制動器

每個驅動部配置了兩套盤式制動器，即液壓減速機的漲剎和驅動盤的盤式制動器，用于整車工況下的工作制動。




安全制動器

在每個驅動部的卡軌裝置有四套制動器，用于機車上坡溜車和機車下坡飛車時的緊急制動。



制動小車

在機車的尾部或頭部配置了獨立的制動小車，用于機車上坡溜車或下坡飛車的第二套緊急制動。


技術參數

負載表

表一：2×22KW(單驅電機功率)防爆鋰電池永磁變頻齒軌卡軌車負載對照表（單位：噸）

驅動部數量

坡  度


5°

10°

15°

20°

25°

30°

2

48

22

10

5

4

2

3

82

40

24

14

8

4

4


53

30

18

11

6

5


72

43

28

18

10

6


90

54

38

26

18

7


100

62

40

26

16

8


105

72

45

30

20

9


110

77

48

30

18

10


115

82

52

33

20

注：單臺平板車自重3.6T，單臺制動車自重2.6T


表二：2×45KW(單驅電機功率)防爆鋰電池永磁變頻齒軌卡軌車負載對照表（單位：噸）



驅動部數量

坡  度

5°

10°

15°

20°

25°

30°

1

62

28

15

8

5

3

2


75

48

33

24

17

3


110

75

55

42

32

4


115

110

80

60

45

                                                                               注：單臺平板車自重3.6T，單臺制動車自重2.6T

性能參數表

表一：2X22kW(單驅電機功率)防爆鋰電池永磁變頻齒軌卡軌車性能參數表



項 目

參 數

型號

KLNR110/88

KLNR165/132

KLNR220/176

KLNR275/220

KLNR330/264

最大牽引力（kN）

110

165

220

275

330

驅動總功率（kW）

88

132

176

220

264

制動力（kN）

165～220

247.5～330

330～440

412.5～550

495～660

最小水平轉彎半徑

（mm）

≥4.5

最小垂直轉彎半徑

（mm）

≥20

自重（T）

10.2

11.9

18.8

21.3

22.6

最大爬坡能力(°)

30

全長

（包括人車、料車等）

25900

26700

29848

31442

34132

寬度

1600

高度

1800

驅動部數量（套）

2

3

4

5

6

制動器數量（套）

4

6

8

10

12

最大運行速度（m/s）

2.3±0.05

1.6±0.05

卡軌車自動限速值

（m/s）

2.3±0.06

制動車

緊急制動力

（kN）

≥400

自動限速值

（m/s）

2.5

液壓泵型號

KP30.24

液壓系統額

定工作壓力

≤16MPa

軌距

600/900

軌型

24、30、38、42、50kg/m

驅動

電機

型號

TYBVFT～22(336)D

驅動電機

形式

永磁變頻同步一體機

額定功率

（kW）

22



表一（續）：2X22kW(單驅電機功率)防爆鋰電池永磁變頻齒軌卡軌車性能參數表

項目

參數

型號

KLNR385/308

KLNR440/352

KLNR495/396

KLNR538/440

最大牽引力（kN）

385

440

495

538

驅動總功率（kW）

308

352

396

440

制動力（kN）

577.5～770

660～880

742.5～990

807～1076

最小水平轉彎半徑

≥4.5

最小垂直轉彎半徑

≥20

自重（T）

24.9

29.3

31.3

36.3

最大爬坡能力(°)

30

全長

（包括人車、料車等）

39399

40972

44034

45460

寬度

1600

高度

1800

驅動部數量（套）

7

8

9

10

制動器數量（套）

14

16

18

20

最大運行速度（m/s）

1.6±0.05

1.2±0.05

卡軌車自動限速值

（m/s）

2.3±0.06

制動車

緊急制動力（kN）

≥400


自動限速值

（m/s）

2.5

液壓泵型號

KP30.24

液壓系統額定工作壓力

≤16MPa

軌距

600/900

軌型

SMT140/SMJ160

驅動

電機

型號

TYBVFT～22(336)D


驅動電機形式

永磁變頻一體機


額定功率（kW）

22


表二：2X45kW(單驅電機功率)防爆鋰電池永磁變頻齒軌卡軌車性能參數表

項目

參數

型號

KLNR135/90

KLNR270/180

KLNR405/270

KLNR538/360

最大牽引力（kN）

135

270

405

538

驅動總功率（kW）

90

180

270

360

制動力（kN）

202.5～270

405～540

607.5～810

807～1076

最小水平轉彎半徑

（mm）

≥4.5

最小垂直轉彎半徑

（mm）

≥20

自重（T）

12.3

17.9

19.8

22.8

最大爬坡能力（°)

30

全長

（包括人車、料車等）

10960

25900

26700

29848

寬度

1600

高度

1800

驅動部數量（套）

1

2

3

4

制動器數量（套）

2

4

6

8

最大運行速度（m/s）

2.3±0.05

1.6±0.05

1.2±0.05

卡軌車自動限速值

（m/s）

2.3±0.06

制動車

緊急制動力（kN）

≥400

自動限速值

（m/s）

2.5

液壓泵型號

KP30.24

液壓系統額定工作壓力

≤16MPa

軌距

600/900

軌型

SMT140/SMJ160

驅動電機

型號

TYBVFT～45/320

驅動電

機形式

永磁變頻一體機

額定功率

（kW）

45


產品優勢

● 機車爬坡角度最大可達30°

● 單個驅動部最大牽引力135KN；

● 最大運行速度可達2.3m/s；

● 電池利用率高，利用率高達95%，鋰電池壽命長；

● 驅動部可獨立控制，智能甩驅，降低故障率和提高運輸效率；

● 充電時間短，每次約為2小時；

● 充電方便，可待機充電；

● 機車運行噪聲小、零排放、牽引力穩定、綠色環保；

● 可選配安全制動車，實現超速自動制動。

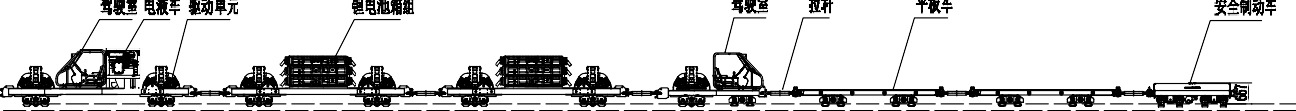

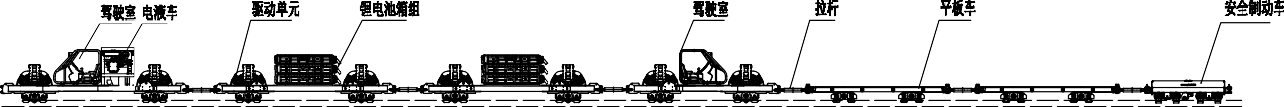

機車組列圖

22KW

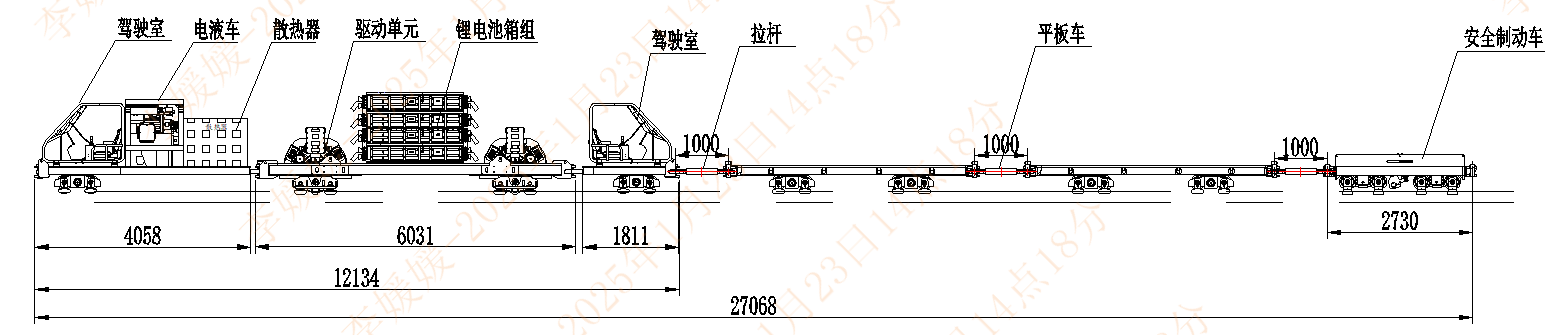

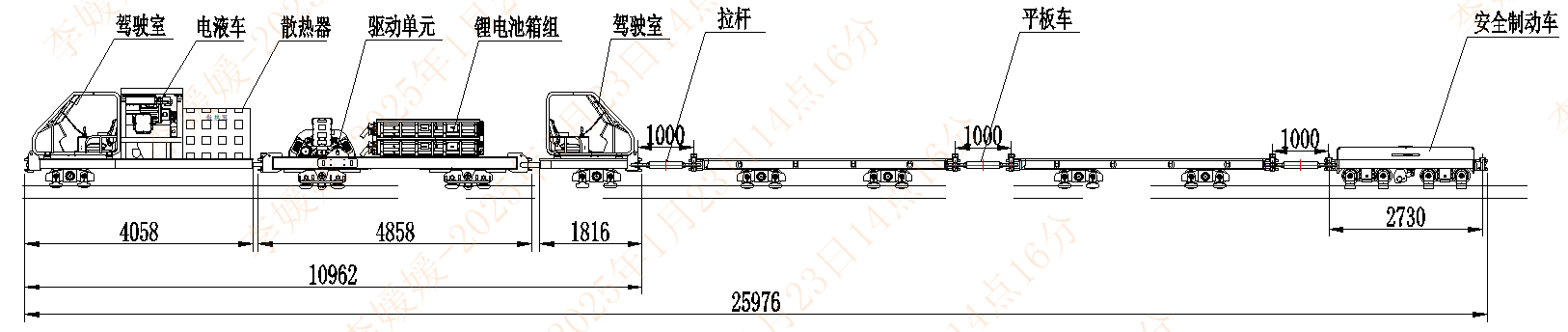

2驅機車布置圖

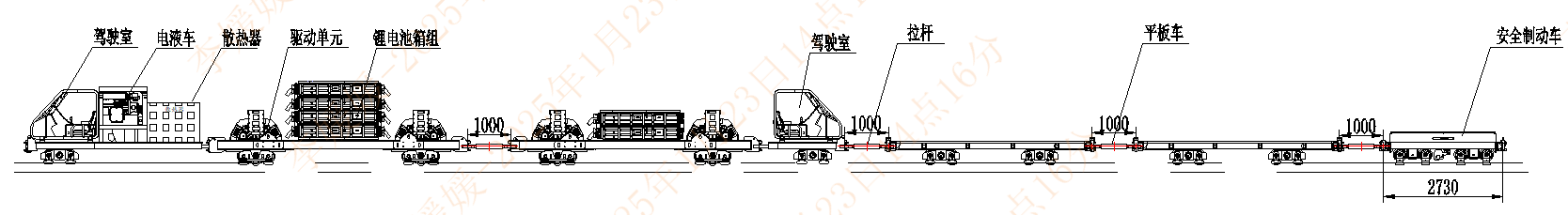

3驅機車布置圖

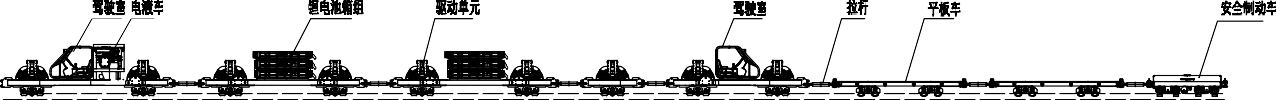

4驅機車布置圖


5驅機車布置圖


6驅機車布置圖


7驅機車布置圖


8驅機車布置圖


9驅機車布置圖


10驅機車布置圖


45KW

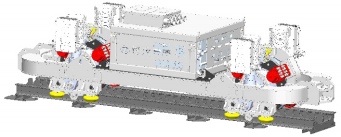

1驅機車布置圖

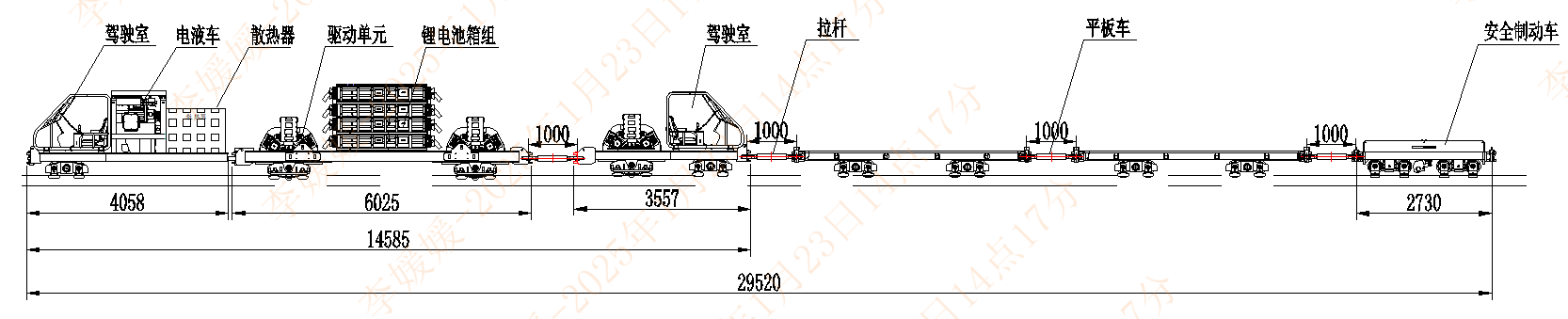

2驅機車布置圖

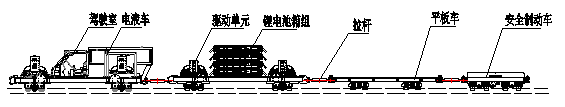

3驅機車布置圖


4驅機車布置圖一


4驅機車布置圖二




4驅機車布置圖三
