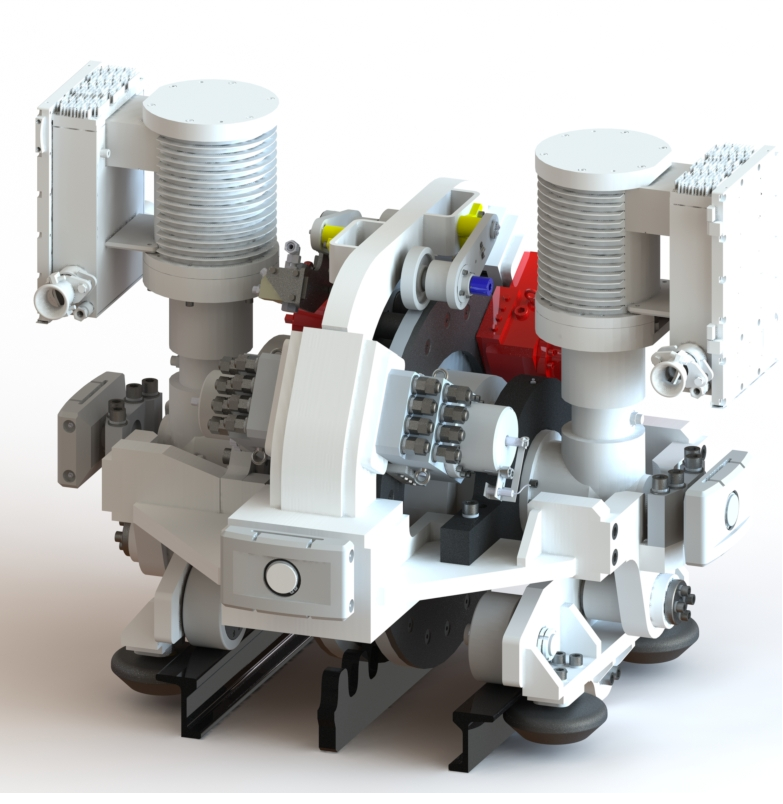

主要由變頻調速一體機、行星減速機、工作制動器、停車制動器、驅動輪、編碼器測速裝置、離心限速裝置、驅動支架、車輪擺架、卡軌輪、導向輪等組成，單個驅動單元的驅動力：22KW變頻調速一體機的牽引力為55KN，45KW變頻調速一體機的牽引力為135KN。

工作制動器

每個驅動部配置了兩套盤式制動器，即液壓減速機的漲剎和驅動盤的盤式制動器，用于整車工況下的工作制動。

安全制動器

在每個驅動部的卡軌裝置有四套制動器，用于機車上坡溜車和機車下坡飛車時的緊急制動。

制動小車

在機車的尾部或頭部配置了獨立的制動小車，用于機車上坡溜車或下坡飛車的第二套緊急制動。

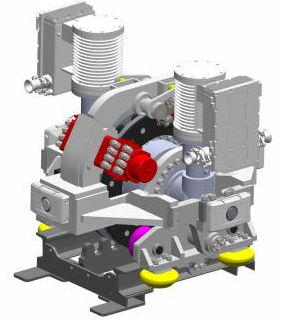

變頻一體機驅動單元

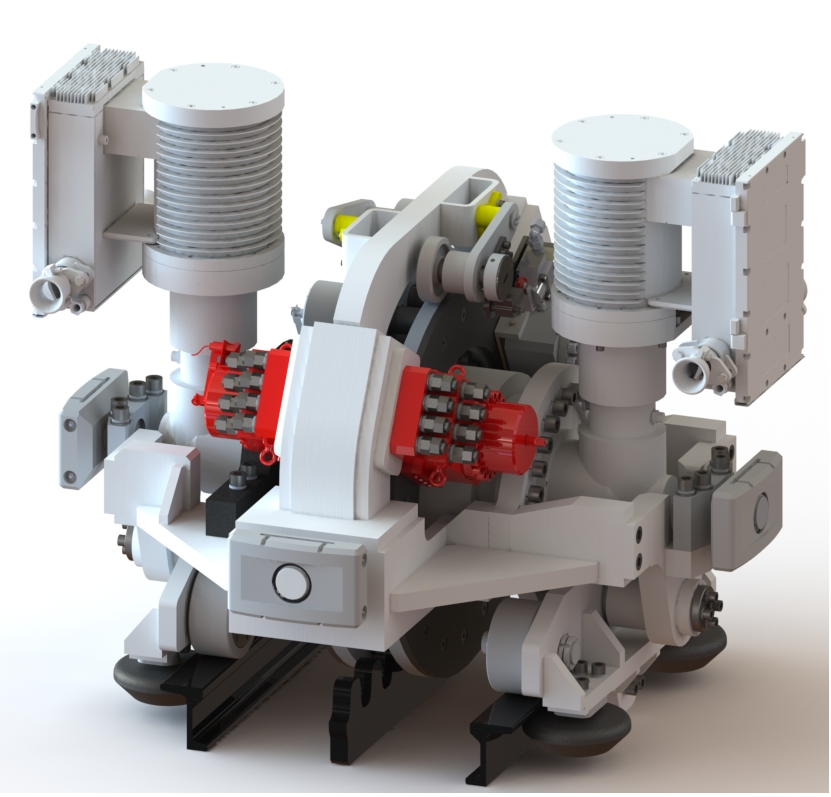

主要由變頻調速一體機，行星減速機，工作制動器，停車制動器，驅動輪，編碼器測速裝置，離心限速裝置，驅動支架，車輪擺架，卡軌輪，導向輪等組成，單個驅動單元的驅動力：22KW變頻調速一體機的牽引力為55KN，45KW變頻調速一體機的牽引力為135KN。

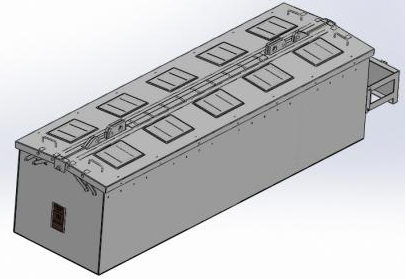

防爆特殊型鉛酸蓄電池電源裝置

機車采用鉛酸蓄電池動力電源，單箱電池容量530Ah，電壓336V，單箱電源裝置電量為178.1kwh。

電池組的“＋”極和“－”極由隔爆插銷連接器專用插頭引出，供給防爆電控箱是單軌吊的總動力源。隔爆插銷連接器是快速插拔的電氣連接器，其內部設有快速熔斷器，用以在外部電路發生短路時，保護電池不受損害，同時還配置插拔互鎖隔離開關，即隔離開關斷開后，才能插拔插頭。

配置專用電池起吊梁，電池起吊梁自帶液壓動力，可直接完成起吊梁的裝卸和更換。更換時間10min/次，充電時間8～10h，降低人工提高工作效率。

礦用隔爆兼本安型鉛酸蓄電池電源充電機

充電機用于給鉛酸電池電源裝置充電，可同時對多箱電池進行充電。

（1）礦用隔爆型充電機與蓄電池連接方法采用一體式連接插銷結構。

（2）輸入交流電壓660V/1140V，直流輸出電流：10A～100A，直流輸出電壓：20V～400V。

（3）充電機具備自檢功能，當充電機進入工作狀態前，能夠首先進行自檢，自檢項目包括充電蓄電池極性是否反接，主通道各部分是否正常等，自檢正常后方可進入待充電狀態。

（4）具備蓄電池接反保護功能，充電線接反時不能進入充電模式。

（5）具有過流、過載、短路和超溫（高于60℃后充電電流減半）等保護功能。

（6）充電機具備恒流、恒壓兩種充電工作方式，（1～4段是恒流工作方式，5段是恒壓工作方式）

（7）充電機可在啟機充電開始到充電結束連續自動完成全過程，不需人工干預。每段工作過程中，系統能夠不斷檢測充電狀況：電壓、電流、時間等設定值，三者之一到達設定值時會自動轉入下一段充電程序，直到充電結束。同時充電機也要具備充電過程人工能夠干預功能。

（8）充電機具有智能顯示功能，顯示屏能夠?qū)崟r(shí)顯示充電狀態，包括：設定電流、實時電流、設定電壓、實時電壓、充電時間等。

（9）具備故障顯示功能，能夠在顯示屏上顯示故障代碼或故障內容，方便故障查找及檢修。充電機用于給鉛酸電池電源裝置充電，可同時對多箱電池進行充電，充電槍纜線長度要大于10m。

充電機型號	ZBC200/480	ZBC100/400
防爆標志	隔爆型	隔爆型
充電電壓	660V/1140V	660V/1140V
充電電流	1～200A	1～100A
輸出電壓	210～300V	210～300V
外形尺寸	1470×760×1205mm	1470×760×1205mm

技術參數

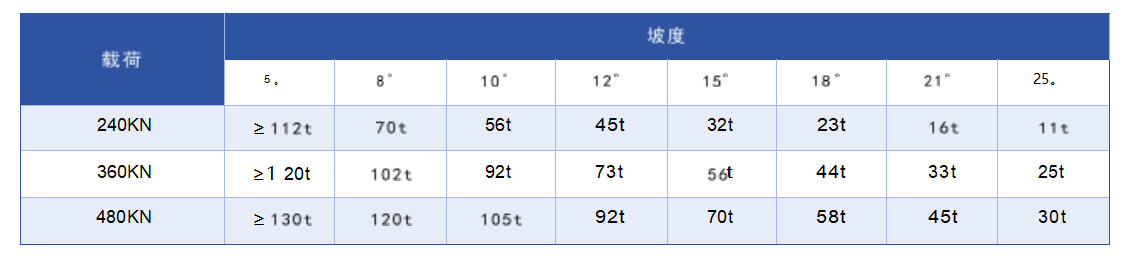

負載表

防爆鉛酸電池永磁變頻齒軌卡軌車負載對照表（單位：噸）

驅動部數量	坡度
驅動部數量	5°	10°	15°	20°	25°	30°
2	48	22	10	5	4	2
3	82	40	24	14	8	4
4	/	53	30	18	11	6
5	/	72	43	28	18	10
6	/	90	54	38	26	18
7	/	100	62	40	26	16
8	/	105	72	45	30	20

注：?jiǎn)闻_(tái)平板車自重3.6T，單臺制動車自重2.6T

性能參數表

表一：防爆鉛酸電池永磁變頻齒軌卡軌車充電機參數表

充電機型號	ZBC～100～300
防爆標志	隔爆型
充電電壓	660V/1140V
充電電流	1～60A
輸出電壓	210～300V
外形尺寸	1470×760×1205mm

表二：防爆鉛酸電池永磁變頻齒軌卡軌車性能參數表

項目		參數

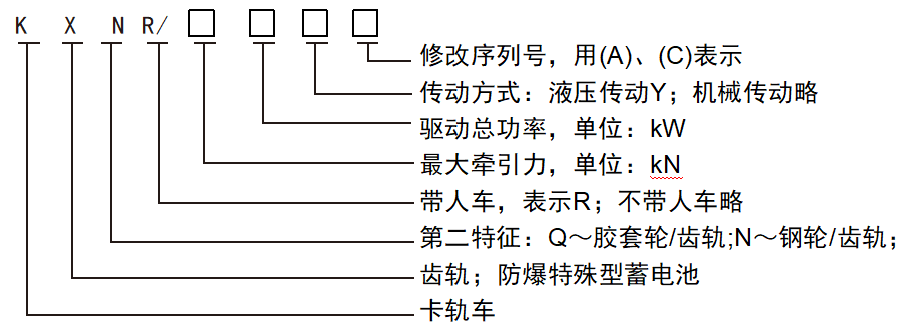

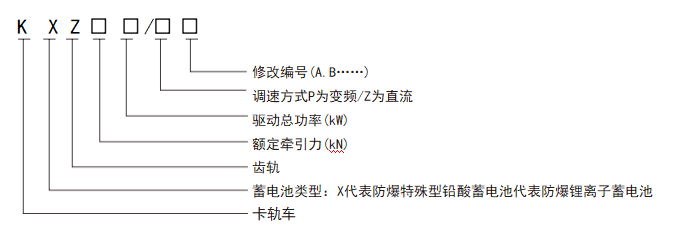

型號		KXNR110/88	KXNR165/132	KXNR220/176	KXN275/220
最大牽引力（kN）		110	165	220	275
驅動總功率（kW）		88	132	176	220
驅動部數量（套）		2	3	4	5
制動器數量（套）		4	6	8	10
工作制動力K（N）		165～220	248～330	330～440	413～550
緊急制動力K（N）		165～220	248～330	330～440	413～550
最大爬坡能力（°)		15
最大運行速度（m/s）		1.5
卡軌車自動限速值（m/s）		2.3±0.06
限定速度（m/s）		1.725±0.086
最小水平轉彎半徑		≥4.5
最小垂直轉彎半徑		≥20
自重（Kg）		10.2	11.9	18.8	21.3
全長（mm）（不包括人車、料車等）		10892	12288	14833	16428
寬度		1700
高度		1660
制動車	緊急制動力（kN）	≥270
	自動限速值（m/s）	2.5
液壓泵型號		KP30.31
液壓系統額定工作壓力		≥35MPa
軌距		600/900
軌型		SMT140/22～42KG
蓄電池電池總電量k（W.h）		530Ah
蓄電池電池電壓		336V
泵站電機功率（kW）		11
液壓泵型號		KP30.24
液壓系統額定工作壓力（MPa）		16MPa

表三：防爆鉛酸電池永磁變頻齒軌卡軌車性能參數表

項目		參數
型號		KXNR330/264	KXNR385/308	KXNR440/352
最大牽引力（kN）		330	385	440
驅動總功率（kW）		264	308	352
驅動部數量（套）		6	7	8
制動器數量（套）		12	14	16
工作制動力（KN）		495～660	557～770	660～880
緊急制動力（KN）		495～660	557～770	660～880
最大爬坡能力（°)		15
最大運行速度（m/s）		1.5
卡軌車自動限速值（m/s）		2.3±0.06
限定速度（m/s）		1.725±0.086
最小水平轉彎半徑		≥4.5
最小垂直轉彎半徑		≥20
自重（Kg）		22.6	24.9	29.3
全長（mm）（包括人車、料車等）		19117	24434	25951
寬度		1700
高度		1660
制動車	緊急制動力（kN）	≥400
	自動限速值（m/s）	2.5
液壓泵型號		KP30.31
液壓系統額定工作壓力		≥35MPa
軌距		600/900
軌型		SMJ160/22～42KG
蓄電池電池總電量（kW.h）		530Ah
蓄電池電池電壓		336V
泵站電機功率k（W）		11
液壓泵型號		KP30.24
液壓系統額定工作壓力（MPa）		16MPa

產品優勢

1.具有失效制動功能，有雙重電液制動方式；

2.具有失速限速保護裝置，可自動緊急制動；遇有緊急情況，可人為操控緊急制動；

3.機車轉彎半徑小，爬坡能力強，可在多彎道、多岔道巷道內運行；

4.可以在較窄巷道斷面通過、穿行，有效優化現場工作環境；

5.軌道安裝與巷道地面，安裝、拆卸方便，不受巷道高度條件限制；

6.運輸環節全過程控制，避免了傳統運輸方式的斷繩、脫鉤、翻車、跑車等現象；

7.采用蓄電池為動力源，低噪音、無污染、牽引力穩定、環保節能；

可根據客戶具體要求，選配各種機車單元，比如平板車（可完成支護材料、建筑材料、皮帶、電纜、小型設備及零散備件的運輸）；比如人車（可完成井下人員的運輸，有10人車，15人車等，一次可運輸30—50人）。

布置圖

2驅機車布置
