    防爆鉛酸蓄電池永磁變頻單軌吊機車主要由駕駛室、一體機驅動部、電液控制車、電源裝置（含鉛酸電池）、速度保護小車、承載小車、拉桿、起吊梁、電氣系統、液壓系統、安全保護等組成。

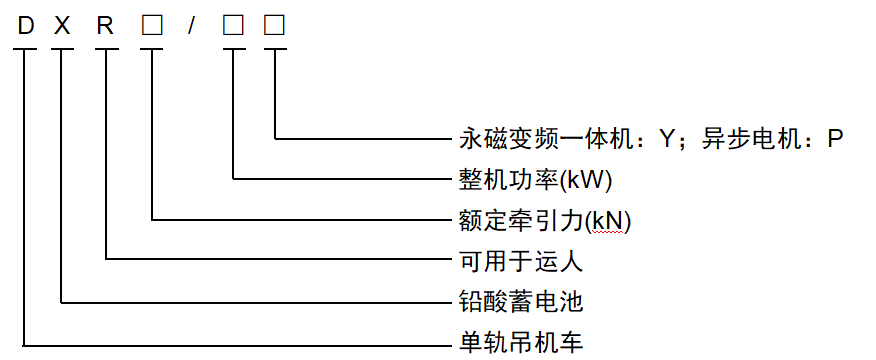

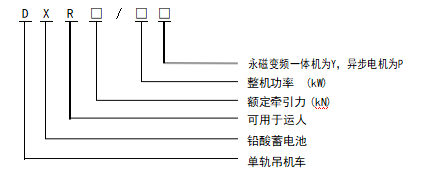

    型號表示

    示例1：型號DXR308/132Y表示機車額定牽引力308kN，整機功率132kW電機驅動的防爆特殊型蓄電池單軌吊機車，電機為永磁變頻一體機。

        示例2：型號DX120/72P表示機車額定牽引車為120kN，整機功率72kW電機驅動的防爆特殊型蓄電池單軌吊機車，電機為異步電機。


    技術參數

    負載表

    防爆鉛酸蓄電池永磁變頻單軌吊機車負載對照表（單位：噸）

    機車型號\坡度(°)

    5°

    10°

    15°

    DXR140/60Y

    73

    38

    23

    DXR168/72Y

    80

    47

    29

    DXR196/84Y

    80

    56

    36

    DXR224/96Y

    80

    66

    42

    DXR252/108Y

    80

    74

    48

    DXR280/120Y

    80

    80

    54

    DXR308/132Y

    80

    80

    60

    注：表中載重為機車安全載重(安全載重=起吊梁自重+貨物重量)

    性能參數表

    防爆鉛酸蓄電池永磁變頻單軌吊機車性能參數表

    型號/參數

    DXR140/60Y

    DXR168/72Y

    DXR196/84Y

    DXR224/96Y

    DXR252/108Y

    DXR280/120Y

    DXR308/132Y

    最大牽引力

    (kN)

    140

    168

    196

    224

    252

    280

    308

    機車功率

    (kW)

    60

    72

    84

    96

    108

    120

    132

    安全制動力

    (kN)

    210～280

    252～336

    294～392

    336～448

    378～504

    420～560

    462～616

    驅動部數量

    5

    6

    7

    8

    9

    10

    11

    制動器數量

    7

    8

    9

    10

    11

    12

    13

    最大速

    度（m/s）

    重載

    0.5

    空載

    2.0

    最大爬坡能力(°)

    15

    超速保護限值(m/s)

    2.3

    機車轉彎半徑

    水平

    ≤4

    垂直

    ≤8

    軌道型號

    I140E/I140V

    單驅動部牽引力(kN)

    28

    單驅動部制動

    力(kN)

    42～56

    單個電機功率

    6kW

    機車外

    形尺寸

    長

    20800±100

    22500±100

    24200±100

    25900±100

    27600±100

    29300±100

    31000±100

    寬

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20

    1020±20

    高

    (mm)

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    1450±20

    自重

    (不含起吊梁)(kg)

    13500

    15200

    16000

    16800

    18800

    20200

    21000

    蓄電池

    電源電壓

    DC336V

    泵站電機功率(kW)

    12

    減速

    機型號

    PW215

    充電

    機型號

    ZBC200/480
