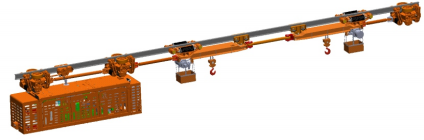

    防爆柴油機調度單軌吊機車主要由驅動部 、 柴油機主機 、速度保護小車 、承載小車 、拉桿 、起吊梁等組成。



    產品特點

    ◆ 整機結構緊湊 ，集成度高 ，縮減 了機車尺寸 ，更好的適應狹窄空間的物料運輸；

    ◆ 采用柴油機動力 ，燃油加注方便 ，無續航擔憂；

    ◆ 采用遙控操作： 基于無線遙控系統 ，具備遠程調度行駛功能;

    ◆ 運行速度快 ，可 以達到2.2m/s；

    ◆ 機車牽 引力大 ，單驅牽 引力30kN，雙驅牽 引力60kN；

    ◆ 運行坡度大 ，可 以達到25 ° ;

    ◆ 驅動部數量可擴至5驅 ，整車牽 引力達到150kN。



    技術參數

    負載表


    防爆柴油機調度單軌吊機車負載對照表（單位：t）

    機車型號\坡度(° )

    0 °

    5 °

    10 °

    15 °

    20 °

    25 °

    DC R60/45Y

    58

    37

    17

    10

    6.5

    4.1

    DC R90/45Y

    60

    59

    30

    18

    12.8

    9.2

    DC R120/45Y

    60

    60

    41

    26

    18.5

    13.8

    DC R60/65Y

    58

    37

    17

    10

    6.5

    4.1

    DC R90/65

    60

    59

    30

    18

    12.8

    9.2

    DC R120/65Y

    60

    60

    41

    26

    18.5

    13.8

    DC R150/65Y

    60

    60

    52

    34

    24

    18

    注： 表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)。


    性能參數表


    表一：防爆柴油機調度單軌吊機車性能參數表

    項目/參數

    DCR60/45Y

    DCR60/65Y

    柴油機功率/轉速（kW/ rpm）

    45/2200

    65/2200

    最大運行速度（m/s）

    2.2

    最大爬坡能力( °)

    25

    通過最小曲率半徑

    水平4/垂直8

    設備重量

    6.0



    外形尺寸

    長（mm）

    3800


    寬

    900


    高

    1500

    驅動部數量

    2

    制動器數量

    4

    制動力（kN）

    90～120

    適用軌道型號

    I140E/ I140V/ l140E（帶齒條）

    液壓泵型號

    A4VG125

    主系統工作壓力(MPa)

    35



    表二： 防爆柴油機調度單軌吊機車技術參數表（擴展驅動部數量）

    項目/參數

    DCR90/45Y

    DCR120/45Y

    DCR90/65Y

    DCR120/65Y

    DCR150/65Y

    柴油機功率/轉速 ）kW/ rpm）

    45/2200

    65/2200

    最大運行速度（m/s）

    2.2

    最大爬坡能力( °)

    25

    通過最小曲率半徑

    水平4/垂直8

    設備重量

    6.8

    7.6

    6.8

    7.6

    8.4



    外形尺寸

    長（mm）

    5300

    6800

    5300

    6800

    8300


    寬

    900


    高

    1.5

    驅動部數量

    3

    4

    3

    4

    5

    制動器數量

    6

    8

    6

    8

    10

    制動力（kN）

    135～180

    180～240

    135～180

    180～240

    225～300

    適用軌道型號

    I140E/ I140V/ l140E（帶齒條）

    液壓泵型號

    A4VG125

    主系統工作壓力(MPa)

    35
