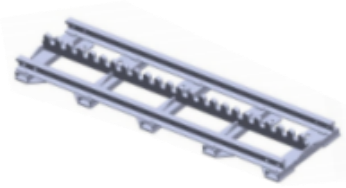

直軌

主要鋪設于直道線路；標準軌長度：4m。

水平彎軌

水平彎軌5°(R8594)和7.5°(R8594)主要用于水平轉彎 、車場 、岔口。

彎曲角度：5 °/7.5 °

彎曲半徑：8 .6/14.3m

垂直彎軌

用于垂直變坡處上下變坡點；分為凸軌/凹軌。彎曲角度：3 °/5 °

彎曲半徑：21.5m

轉換軌

主要用于異形軌與普通軌道對接。

規格：24/30/38kg。

1m轉換軌

對稱旋轉道岔

主要用于岔口和車場。

撤岔角：1 0°

驅動方式： 氣動/液壓

控制方式： 手動/司控/遠程遙控

單件凈重：4500kg

外形尺寸：6526×2293×460mm

可解體 ，最大解體尺寸：3000×2130×459.5mm

旋轉道岔

平移道岔

平移道岔分為左開平移道岔和右開平移道岔 ，主要用于岔口和車場。撤岔角：25 °

驅動方式： 氣動/液壓

控制方式： 手動/司控/遠程遙控

單件凈重：4362kg

外形尺寸：7404 × 4385 × 398mm

可解體 ，最大解體尺寸：3 150 × 1160 × 195mm

平移道岔（左開）	平移道岔（右開）

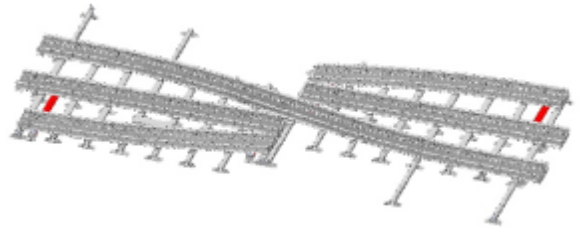

交叉渡線道岔

主要用于岔口和車場。

軌道 中心距：2021mm

驅動方式： 氣動/液壓

控制方式： 手動 / 司控 / 遠程遙控

單件凈重：1 2000kg

外形尺寸：1 2000×7284×398mm

可解體 ，最大解體尺寸：5500×1850×220mm

渡線道岔
