    防爆鋰電池永磁變頻齒軌單軌吊機車主要由駕駛室、齒軌驅動部、電液控制車、電源裝置（含防爆鋰離子電池）、速度保護小車、承載小車、拉桿、起吊梁、電氣系統、液壓系統、安全保護等組成。




    主要部件

    防爆鋰電池電源裝置

    礦用隔爆型鋰離子蓄電池電源裝置由多個防爆鋰離子電池電源組成，單個鋰電池電源為320V，額定容量不小于228Ah，充滿電可供機車行駛16～50公里(與鋰電池容量、驅動部數量、載重及巷道工況相關)。

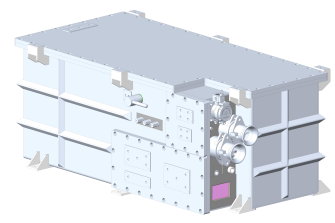

    立式防爆鋰電池


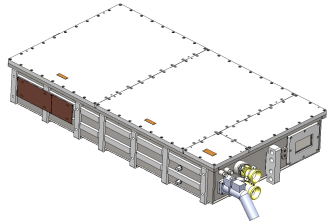

    臥式防爆鋰電池


    電液控制車

    電液車包括：承載框架、測速小車、承載小車、液壓站、PLC防爆箱、控制系統等組成。控制系統完成對操作信號、運行狀態信號、各回路壓力信號的檢測和邏輯處理，并根據處理結果發出控制指令，執行對系統的控制。

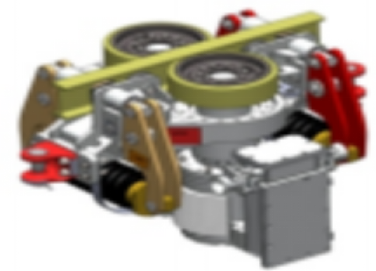

    齒輪齒軌驅動裝置

    齒軌驅動裝置通過電機帶動減速機，減速機帶動齒輪與軌道齒條傳動，實現機車運行，減速機內自帶工作制動，驅動部同時配有一組安全制動裝置。

    齒輪齒軌驅動裝置

    齒軌驅動裝置通過電機帶動減速機，減速機帶動齒輪與軌道齒條傳動，實現機車運行，減速機內自帶工作制動，驅動部同時配有一組安全制動裝置。



    技術參數

    負載表

    防爆鋰電池永磁變頻齒軌單軌吊機車負載對照表

    機車型號\坡度(°)

    5°

    10°

    15°

    20°

    25°

    DLCR60/88Y

    37

    22

    16

    12

    10

    DLCR90/132Y

    56

    33

    24

    19

    15

    DLCR120/148Y

    74

    44

    32

    25

    21

    DLCR150/148Y

    80

    55

    40

    31

    26

    DLCR180/264Y

    80

    66

    47

    37

    31

    DLCR210/296Y

    80

    77

    55

    43

    36

    DLCR240/296Y

    80

    80

    63

    50

    41

    DLCR270/296Y

    80

    80

    71

    56

    46

    DLCR300/440Y

    80

    80

    79

    62

    51

    DLCR330/444Y

    80

    80

    80

    68

    56

    DLCR360/444Y

    80

    80

    80

    74

    62

    DLCR390/444Y

    80

    80

    80

    80

    67

    DLCR420/444Y

    80

    80

    80

    80

    72

    注：表中載重為機車安全載重(安全載重=起吊梁自重+貨物重量)。

    性能參數表

    表一：防爆鋰電池永磁變頻齒軌單軌吊機車性能參數表

    型號/參數

    DLCR60/88Y

    DLCR90/132Y

    DLCR120/148Y

    DLCR150/148Y

    DLCR180/264Y

    最大牽引力(kN)

    60

    90

    120

    150

    180

    機車功率(kW)

    88

    132

    148

    148

    264

    機車電機功率(kW)

    88

    132

    176

    220

    264

    制動力(kN)

    90～120

    120～180

    180～240

    225～300

    270～360

    驅動部數量

    2

    3

    4

    5

    6

    工作制動數量

    2

    3

    4

    5

    6

    安全制動數量

    4

    5

    6

    7

    8

    最大速度

    （m/s）

    重載

    1.0

    空載

    1.9

    最大爬坡能力(°)

    25

    超速保護限值(m/s)

    2.18

    機車轉彎半徑

    (m)

    水平

    ≤4

    垂直

    ≤8

    軌道型號

    I140E(帶齒條)

    單驅動部牽引力(kN)

    30

    單驅動部制動力(kN)

    45～60

    單個電機功率

    22kW

    機車外形尺寸

    長(mm)

    17000±100

    19000±100

    21000±100

    22800±100

    24800±100

    寬

    1040±20

    1040±20

    1040±20

    1040±20

    1040±20

    高

    1310±20

    1310±20

    1310±20

    1310±20

    1310±20

    自重(不含起吊梁)(kg)

    10860

    11890

    13020

    13650

    16480


    表二：防爆鋰電池永磁變頻齒軌單軌吊機車性能參數表

    型號/參數

    DLCR210/296Y

    DLCR240/296Y

    DLCR270/296Y

    DLCR300/440Y

    機車牽引力(kN)

    210

    240

    270

    300

    機車功率(kW)

    296

    296

    296

    440

    機車電機功率(kW)

    308

    352

    396

    440

    制動力(kN)

    315～420

    360～480

    405～540

    450～600

    驅動部數量

    7

    8

    9

    10

    工作制動數量

    7

    8

    9

    10

    安全制動數量

    9

    10

    11

    12

    最大速度

    （m/s）

    重載

    1.0

    空載

    1.9

    最大爬坡能力(°)

    25

    超速保護限值(m/s)

    2.18

    機車轉彎半徑

    水平

    ≤4

    垂直

    ≤8

    軌道型號

    I140E(帶齒條)

    單驅動部牽引力(kN)

    30

    單驅動部制動力(kN)

    45～60

    單個電機功率

    22kW

    機車外

    形尺寸

    長(mm)

    27000±100

    28000±100

    30700±100

    32700±100

    寬

    1040±20

    1040±20

    1040±20

    1040±20

    高

    1310±20

    1310±20

    1310±20

    1600±20

    自重(不含起吊梁)(kg)

    17110

    17740

    19570

    20800



    表三：防爆鋰電池永磁變頻齒軌單軌吊機車性能參數表

    型號/參數

    DLCR330/444Y

    DLCR360/444Y

    DLCR390/444Y

    DLCR420/444Y

    最大牽引力(kN)

    330

    360

    390

    420

    機車功率(kW)

    444

    444

    444

    444

    機車電機功率(kW)

    484

    528

    572

    616

    制動力(kN)

    495～660

    540～720

    585～780

    630～840

    驅動部數量

    11

    12

    13

    14

    工作制動數量

    11

    12

    13

    14

    安全制動數量

    13

    14

    15

    16

    最大速度

    （m/s）

    重載

    1.0

    空載

    1.9

    最大爬坡能力(°)

    25

    超速保護限值(m/s)

    2.18

    機車轉彎半徑

    (m)

    水平

    ≤4

    垂直

    ≤8

    軌道型號

    I140E(帶齒條)

    單驅動部牽引力(kN)

    30

    單驅動部制動力(kN)

    45～60

    單個電機功率

    22kW

    機車外

    形尺寸

    長(mm)

    36200±100

    38200±100

    40100±100

    42200±100

    寬

    1040±20

    1040±20

    1040±20

    1040±20

    高

    1600±20

    1600±20

    1600±20

    1600±20

    自重(不含起吊梁)(kg)

    22730

    23360

    23990

    24620
