    單軌吊軌道分為I140E輕軌和I140V重軌兩種，軌道長度主要有1.0m、1.5m、2.0m、2.4m、3.0m等規格，特殊長度定制加工。

    輕軌I140E（符合德標：DIN20593-1-2002標準）和重軌I140V（符合德標：DIN20593-3-2004標準）兩種道軌的截面圖如下圖（b1=69mm ）。






    輕/重軌參數及質量屬性

    序號

    名稱

    規格

    寬度×高度

    質量

    1

    輕軌

    I140E

    69±0.5×155    ，腹板7±0.3

    26.4Kg/m

    2

    重軌

    I140V

    69  ×198±1，腹板8

    35.5Kg/m


    I140V重型軌道

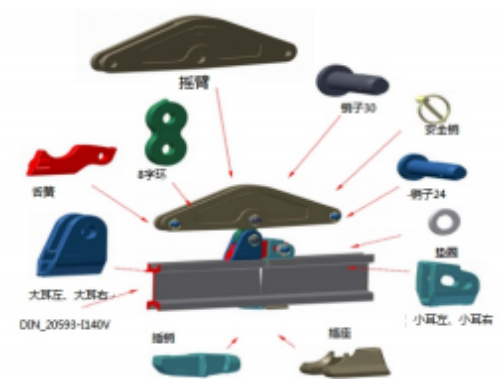

                                                   標準重型直軌裝配圖（A型）                            標準重型直軌裝配圖（B型）



    (1）標準重型直軌（A型）

    標準軌道長度常見型號2m 、2.4m 、3.0m ，為 了方便現場局部調整會配少量1m ，1.5m 。

    軌道長度可 以根據礦方需求進行定制。


    （2）標準重型直軌（B型)

    標準軌道長度 常見型號2m 、2 .4m 、3 .0m ，為 了方便現場局部調整會配少量1m ，1.5m 。

    軌道長度可 以根據礦方需求進行定制。


    (3）標準重型橫拉直軌（A型）

    標準軌道長度 常見型號2m 、2 .4m 、3 .0m 。軌道長度可 以根據礦方需求進行定制


    (4）標準重型橫拉直軌（B型）

    標準軌道長度常見型號2米、2.4m 、3.0m 。

    軌道長度可 以根據礦方需求進行定制。


     (5）重型水平彎軌

    標 準 彎 軌 弧 長 1 m 、 1 . 5 m 、 2 m ， 水 平 轉 彎 半 徑R4m 、R6m 、R8m 、R9m 、R10m。

    水平彎軌的長度和轉彎半徑可以根據礦方需求進行定制


    (6）重型垂直凹彎軌

    標 準 彎 軌 弧 長 1 米 、 1 . 5 m 、 2 m ， 垂 直 轉 彎 半 徑R 10m 、R 12m 、R 15m 。

    垂直彎軌 的長度和垂直轉彎半徑可 以根據礦方需求進行定制。


    (7）重型垂直凸彎軌

    標 準 彎 軌 弧 長 1 m 、 1 . 5 m 、 2 m ， 垂 直 轉 彎 半 徑R10m、R12m、R15m。

    垂直彎軌的長度和垂直轉彎半徑可以根據礦方需求進行定制。


    (8）重型合岔軌（凹）（A型）

    標準合岔軌長度常見型號1米、1.5m 、2.0m 、2.4m 、3.0m 。

    軌道長度可以根據礦方需求進行定制。


    (9）重型合岔軌（凹）（B型）

    標準合岔軌長度常見型號1m米、 1.5m 、2.0m 、2.4m 、3.0m 。

    軌道長度可以根據礦方需求進行定制。


    (10）重型合岔軌（凸）（A型）

    標準合岔軌長度常見型號1米、1.5m 、2.0m 、2.4m 、3.0m 。

    軌道長度可以根據礦方需求進行定制。


    (11）重型合岔軌（凸）（B型）

    標準合岔軌長度常見型號1m 、 1.5m 、2.0m 、2.4m 、3.0m 。

    軌道長度可以根據礦方需求進行定制。




    I140E輕型軌道

      I140E輕型軌道分為扣環型軌道和啞鈴型軌道。

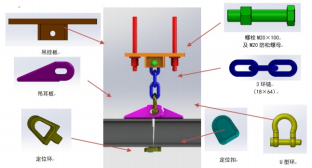

    標準輕型直軌裝配圖

    （紅色部分為礦方自備錨桿、配套螺母、錨桿托盤）





                                                輕軌扣環型軌道                                    輕軌啞鈴型軌道



    標準輕型直軌

    標準軌道長度常見型號2米、2.4m 、3.0m ，為 了方便現場局部調整會配少量1m ，1.5m 。軌道長度可以根據礦方需求進行定制。


           輕型直軌（啞鈴型）



    輕型直軌（扣環型）

    帶橫拉輕型直軌

    標準軌道長度常見型號1m、1.5m、2m、2.4m、3.0m。

    軌道長度可以根據礦方需求進行定制。

    輕型水平彎軌

    標準彎軌弧長1m、1.5m、2m，水平轉彎半徑R4m、R6m、R8m。

    水平彎軌的長度和轉彎半徑可以根據礦方需求進行定制。

    輕型垂直凹彎軌

    標準彎軌弧長1m、1.5m、2m，垂直轉彎半徑R10m、R12m、R15m。

    垂直彎軌的長度和垂直轉彎半徑可以根據礦方需求進行定制。

    輕型垂直凸彎軌

    標準彎軌弧長1m、1.5m、2m，垂直轉彎半徑R10m、R12m、R15m。

    垂直彎軌的長度和垂直轉彎半徑可以根據礦方需求進行定制。

    輕軌合岔軌（凹）

    標準合岔軌長度常見型號1m、1.5m、2.0m、2.4m、3.0m。

    軌道長度可以根據礦方需求進行定制。

    輕軌合岔軌（凸）

    標準合岔軌長度常見型號1m、1.5m、2.0m、2.4m、3.0m。

    軌道長度可以根據礦方需求進行定制。



    道岔

      道岔應用于單軌吊軌道分道，其分為左開道岔、右開道岔、雙開道岔（對稱道岔）。





    左開道岔

    右開道岔

    雙開道岔
