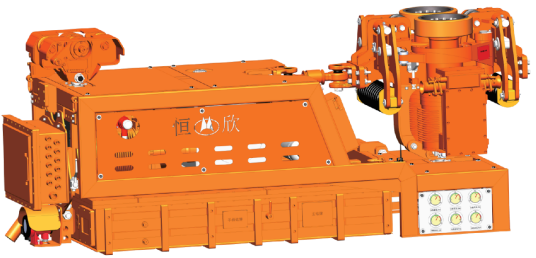

防爆鋰電池調度單軌吊機車（永磁變頻一體機 ）主要由驅動部 、 電源裝置（含防爆鋰離子電池 ） 、速度保護小車 、承載小車 、拉桿 、起吊梁 、 電液控制車（含液壓系統 、 電氣控制系統及安全保護 ）等組成。

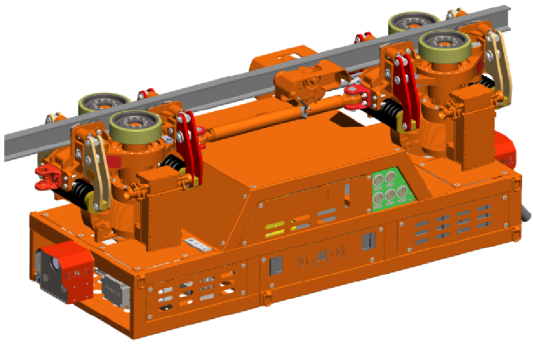

單驅集成式 雙驅集成式

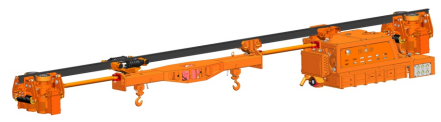

單驅調度單軌吊擴展為兩驅機車

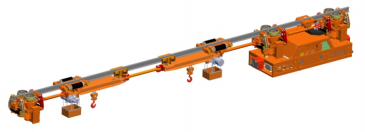

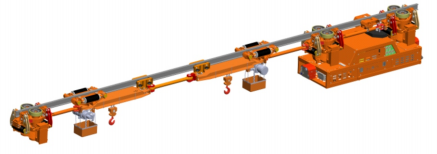

雙驅調度單軌吊擴展為三驅機車
技術參數
性能參數表
表一：防爆鋰電池單驅調度單軌吊機車（永磁變頻一體機 ）性能參數表
項目/參數 | DLR30/13Y | DLR30/17Y | DLR30/44Y | |
牽引電機功率（kW） | 2 ×6.5 | 2×8.5 | 2 ×22 | |
最大運行速度（m/s） | 2 | |||
最大爬坡能力( °) | 25 | |||
通過最小曲率半徑 | 水平4/垂直8 | |||
設備重量 | 4.0 | |||
機車 外形尺寸 | 長 | 3070 | ||
寬 | 1100 | |||
高 | 1231 | |||
驅動部數量 | 1 | |||
制動器數量 | 2 | |||
制動力（kN） | 45～60 | |||
適用軌道型號 | I140E/ I140V / l140E（帶齒條） | |||
鋰電池總電量（kW.h） | 73.6 | |||
鋰 電池綜合續航能力（ km） | 10～18km | |||
液壓系統額定工作壓力(MPa) | 16 | |||
表二： 防爆鋰電池雙驅調度單軌吊機車（永磁變頻一體機 ）性能參數表
項目/參數 | DLR60/34Y | DLR60/88Y | |
牽引電機功率（kW） | 4×8.5 | 4×22 | |
最大運行速度（m/s） | 2 | ||
最大爬坡能力(° ) | 25 | ||
通過最小曲率半徑 | 水平4/垂直8 | ||
設備重量 | 5.4 | ||
外形尺寸 | 長 | 4700 | |
寬 | 1100 | ||
高 | 1231 | ||
驅動部數量 | 2 | ||
制動器數量 | 4 | ||
制動力（kN） | 90～120 | ||
適用軌道型號 | I140E/ I140V/ l140E（帶齒條） | ||
鋰 電池總 電量（kW.h） | 73.6 | ||
鋰電池續航能力 | 10～18km | ||
液壓系統額定工作壓力(MPa) | 16 | ||
表三：防爆鋰電池調度單軌吊機車（永磁變頻一體機）性能參數表
項目/參數 | DLR90/51Y | DLR120/68Y | ||
牽引電機功率（ kW） | 6×8.5 | 8 ×8.5 | ||
最大運行速度（ m/s） | 2 | |||
最大爬坡能力 ( ° ) | 25 | |||
通過最小曲率半徑（ m） | 水平4/垂直8 | |||
設備重量（ t） | 6.8 | 8.2 | ||
外形尺寸 | 長 | 6400 | 8100 | |
寬 | 1100 | |||
高 | 1231 | |||
驅動部數量 | 3 | 4 | ||
制動器數量 | 6 | 8 | ||
制動力（kN） | 135～180 | 180～240 | ||
適用軌道型號 | I140E/ I140/Vl140E（帶齒條） | |||
鋰電池總電量（kW.h） | 73.6 | |||
鋰 電池綜合續航能力 | 10～18km | |||
液壓系統額定工作壓力(MPa) | 16 | |||
負載表
防爆鋰電池調度單軌吊機車（永磁變頻一體機）負載對照表（單位：t）
機車型號\坡度( °) | 0 | 5 | 10 | 15 | 20 | 25 |
DLR30/17Y | 28 | 18 | 8 | 4.5 | 2.5 | 1.3 |
DLR56/24Y | 55 | 35 | 17 | 10 | 6.8 | 4.6 |
DLR84/36Y | 60 | 55 | 27 | 17 | 11.5 | 8.2 |
DLR120/68Y | 60 | 60 | 40 | 25 | 18 | 13 |
DLR30/44Y | 28 | 18 | 8 | 4.5 | 2.5 | 1.3 |
DLR60/88Y | 55 | 35 | 17 | 10 | 6.8 | 4.6 |
注：表 中載重為機車安全載重(安全載重=起 吊梁 自重+貨物重量)。
