產品介紹

防爆鉛酸蓄電池異步電機單軌吊機車主要由駕駛室、異步機驅動部、電液控制車、電源裝置（含鉛酸電池）、速度保護小車、承載小車、拉桿、起吊梁、電氣系統、液壓系統、安全保護等組成。


主要部件

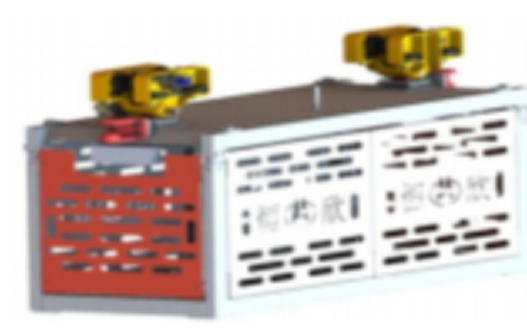

防爆特殊型蓄電池電源裝置

防爆特殊型蓄電池電源裝置是單軌吊機車的動力源，蓄電池輸出直流電通過PLC控制箱逆變成交流電驅動電機運動。鉛酸蓄電池有DXT252V/560Ah、DXT252V/730Ah等多種型號，蓄電池可以滿足在煤礦井下充電硐室內直接充電。


電液控制車

電液車包括：承載框架、測速小車、承載小車、液壓站、PLC防爆箱、控制系統等組成。控制系統完成對操作信號、運行狀態信號、各回路壓力信號的檢測和邏輯處理，并根據處理結果發出控制指令，執行控制。

膠輪摩擦式驅動裝置（異步電機）

驅動裝置是由機架、承載輪、驅動輪、三相異步電機、減速機和制動裝置組成。配備的制動裝置為失效安全型，行走時通過液壓動力將制動閘打開；當遇到過速或液壓系統故障時，制動閘實現緊急制動。

膠輪摩擦式驅動裝置（永磁變頻一體機）

變頻器與永磁電機構成一體機，具有高功率密度、精準控制和高可靠性的優點，通過與變頻器連接可實現各驅動部的獨立控制，即實現自適應調速和自適應甩驅。


技術參數

負載表

防爆鉛酸蓄電池異步電機單軌吊機車負載對照表

機車型號\坡度(°)

5°

10°

15°

DX40/24P

15

5

/

DX60/36P

26

11

4

DX80/48P

37

17

8

DX100/60P

48

23

13

DX120/72P

60

30

17

注：表中載重為機車安全載重(安全載重=起吊梁自重+貨物重量)


性能參數表

防爆鉛酸蓄電池異步電機單軌吊機車性能參數表

型號/參數

DX40/24P

DX60/36P

DX80/48P

DX100/60P

DX120/72P

最大牽引力(kN)

40

60

80

100

120

機車功率(kW)

24

36

48

60

72

工作制動力(kN)

60～80

90～120

120～160

150～200

180～240

驅動部數量

2

3

4

5

6

制動器數量

4

5

6

7

8

最大速度

（m/s）

重載

0.5

空載

1.5

最大爬坡能力(°)

15

超速保護限值(m/s)

1.725

機車轉彎半

徑

水平

≤4

垂直

≤8

軌道型號

I140E/I140V

單驅動部牽引力(kN)

20

單驅動部制動力(kN)

30～40

單個電機功率

6kW

機車外

形尺寸

長

14300±100

15700±100

17000±100

18500±100

22500±100

寬

1020±20

1020±20

1020±20

1020±20

1020±20

高

1450±20

1450±20

1450±20

1450±20

1450±20

自重(不含起吊梁)(kg)

10200

11400

12700

13500

14300

蓄電池電源電壓

DC252V

泵站電機功率(kW)

12

減速機型號

BTB70A43～02～00

充電機型號

ZBC100/400
